SERIAL TAP (TIBBO)

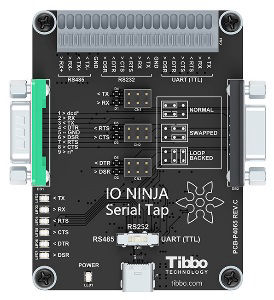

Seri Konektör, RS232, RS485 ve TTL seviyesi UART iletişimini izlemek için uygun fiyatlı bir sniffer'tır. Sniffer, veriye bağlanır, seri bağlantı hatlarının kontrolünü yapar ve kaydedilen verileri gerçek zamanlı olarak IO Ninja yazılımına gönderir.
Seri bağlantının tüm girişleri üzerindeki bağlantı klemensinde mevcuttur. Bağlantı aracı (Serial Tap) ayrıca, RS232 iletişiminin araya girip dinlenebilmesi için iki DB9 konektörüne de sahiptir. Kart, RS232 sinyallerinin çift renkli LED'lerle LED panelde gösterilmesi, değiştirilmesi ve geridönüşü için de jumper olanağı sağlar. Jumper'lar ve iki renkli LED'ler, Tap'a RS232 kablolama sorunlarını ayıklamak için basit bir araç olarak ek bir kullanım olanağı sağlar.
Bu algılama cihazı Seri Tap Plugin ile kullanılmalıdır.

Mobirise

Anahtar Özellikler

• Üç çalışma modu: RS232, RS485 ve TTL seviyesi UART
• Hızlı serbest bırakma klemensi, uygun kablolamayı kolaylaştırır
• TX, RX, RTS, CTS, DTR ve DSR hatlarının izlenmesi
• Hat durum göstergesi için PCB üzerinde LED'ler
• RS232 iletişiminin araya girerek takibi:
• "RS232 cihazlar arasında" bağlantıyı dinlemek için DB9 konektörleri
• TX / RX, RTS / CTS ve DTR / DSR sinyal çiftleri içinde RS232 sinyallerini değiştirmek ve geri dönüş (loopback) için atlama telleri (jumper)
• RS232 hatlarında pozitif, negatif ve sıfır gerilim seviyeleri arasında ayrım yapmak için çift renkli LED'ler
• IO Ninja yazılımı çalıştıran bir PC'ye USB 2.0 arayüzü

Donanım Özellikleri

• USB 2.0 interface, full-speed (12MHz), USB-C connector
• Maximum baudrates:
       * RS232 modu: 1Mb / sn'ye kadar
       * RS485 modu: 3Mb / sn'ye kadar
       * TTL düzeyinde UART modu: 3Mb / sn'ye kadar
• Desteklenen TTL mantık seviyeleri: 3,3V'den 5V'a
• Mekanik boyutlar: 82 x 74 x 30 mm
• USB ile çalışan, ek harici güç gerektirmez
• Bir USB-C kablosu ve iki adet DB9 cinsiyet değiştirici ile birlikte verilir.

Doküman

Hardware Manual (PDF) : Bu doküman IO Ninja’nın donanım birimini (Seri Bağlantı İzleyici’yi de içeren) anlatır.
